Oxidierende und explosive Stoffe
Vorführungen nur für Lehrkräfte geeignet







Stoffe
Kaliumchlorat, roter Phosphor
Geräte
Reibschale mit Pistill
Schutzbrille anziehen! Schutzhandschuhe anziehen!
Schutzbrille anziehen! Gesichtsschild tragen! Gehörschutz und Schutzbrille verwenden!
Versuche mit Sprengstoffen an Schulen sind gesetzlich eingeschränkt! Schutzbrille und Gesichtsschild tragen! Unbedingt auch über den Unterarm reichende Schutzhandschuhe aus Leder und einen Gehörschutz tragen! Eine Schutzscheibe ist notwendig. Versuchsvorschrift genau einhalten! Nur geringste Mengen einsetzen! Die Hinweise zu Kaliumchlorat und die Sicherheitsdatenblätter der eingesetzten Stoffe müssen unbedingt gelesen werden.
GBU Reaktion von Kaliumchlorat mit rotem Phosphor   docx    pdf


Unterrichtsablauf

Das Symbol "Flamme über Kreis" ist den Schülerinnen und Schülern weniger bekannt. Oxidierende Stoffe alleine sind in der Regel relativ harmlos, wenn sie nicht mit brennbaren Stoffen vermischt werden. Die Wirkung eines oxidierenden Stoffes wird anhand eines Experiments verdeutlicht: Es wird gezeigt, dass die Vermischung brennbarer Stoffe mit oxidierenden Stoffen gefährlich sein kann: Man zerreibt in einer größeren und sauberen Reibschale mit dem Pistill eine Spatelspitze Phosphor, so dass der Boden und das Pistill vom Phosphor rot gefärbt ist. Dann gibt man eine Spatelspitze Kaliumchlorat in die Reibschale und zerreibt die Kriställchen mit dem Pistill. Unter lautem Knattern sind kleine Explosionen hörbar. Gelegentlich finden auch kräftige, pistolenschussartige Detonationen statt, wenn man mit dem Pistill darauf schlägt. Alternativ dazu empfiehlt sich der Einsatz eines Filmes.


Kaliumchlorat und roter Phosphor

K
aliumchlorat und roter Phosphor

Explosion

Explosion beim Berühren


Die Demonstration ist nur für erfahrene Fachkräfte geeignet. Film erhältlich auf >DVD


Diese Demonstration ist besonders eindrücklich, wenn die Schülerinnen und Schüler ergänzende Informationen über das Gefahrenpotenzial des Kaliumchlorats erhalten. Die Gemische sind aus den Patronen für Spielzeugpistolen bekannt. Gemische von Kaliumchlorat mit rotem Phosphor explodieren bereits durch Schlag und Reibung. Sie sind so berührungsempfindlich, dass es schwer fällt, sie ohne vorzeitige Explosion herzustellen. Daher ist von einer direkten Herstellung dringend abzuraten. Bei Mengen von mehreren Gramm besteht bereits die Gefahr, dass ein Finger oder die Hand verloren geht. Derartige Unfälle in den Labors von Hobbychemikern sind in der Vergangenheit immer wieder aufgetreten, dabei spielen vor allem die Unwissenheit über das Gefahrenpotenzial und über die vorliegenden Gesetze die entscheidende Rolle. Der Stoff ist sehr schwer handzuhaben: Bei der erstmaligen Herstellung des Sprengstoffs Ende des 19. Jahrhunderts kamen schon am ersten Tag mehrere Arbeiter ums Leben.

Die Durchführung der Versuche mit Explosivstoffen in der Schule ist aufgrund des Gefahrenpotenzials und der bestehenden Gesetze stark beschränkt. Die Schülerinnen und Schüler werden darauf hingewiesen, dass der Erwerb, die eigene Herstellung und die Lagerung von Explosivstoffen und von pyrotechnischen Artikeln genehmigungspflichtig sind. Der Umgang mit Explosivstoffen ist gesetzlich geregelt, das private Herstellen von Explosivstoffen und Feuerwerk ist nach gültigem Recht verboten. Bei Demonstrationen mit Sprengstoffen wird man in den meisten Fällen auf Filme zurückgreifen müssen. Der früher beschriebene Versuch zur Herstellung von Blitzlichtpulver aus Kaliumpermanganat und Magnesiumpulver wird heute für Schulen nicht mehr empfohlen. Es entstehen dabei sehr toxische Nebenprodukte. Das Gemisch diente lange Zeit als Lichtquelle beim Fotografieren.


Bild vergrößern!

Kaliumpermanganat reagiert heftig mit Magnesiumpulver.

Film erhältlich auf >DVD


Das Herstellen und Abbrennen des Schwarzpulvers ist zwar nicht so problematisch wie die Herstellung anderer Explosivstoffe, es wird aber auch hier der Einsatz eines Filmes empfohlen. Schwarzpulver ist nicht so stark reibungsempfindlich, daher kann man es besser handhaben. Allerdings kann es sich schon durch einen Zündfunken aus statischer Aufladung entzünden, beispielsweise durch Reibung der Haut an Kleidungsstücken. Ein Abbrennen in einem geschlossenen Behälter ist sehr gefährlich, da sich hier ein großer Überdruck aufbaut. Informationen zur Geschichte des Schießpulvers findet man beim Chemikalienportrait Kaliumnitrat.


 Schwarzpulver brennt ab

Schwarzpulver brennt mit einer großen Stichflamme ab.


 Film erhältlich auf >DVD


Während Schwarzpulver unter Bildung großer Gasmengen eher langsam abbrennt, verbrennen Chloratsprengstoffe wie Chloratit 3 mit der zehnfachen Geschwindigkeit. Der Knall bei einem Silvesterkracher wird nicht durch das Abbrennen des Schwarzpulvers erzeugt, sondern durch den beengten Papierbehälter, der das Ausbreiten der Gase verhindert, wobei ein Überdruck und eine Stoßwelle entstehen. Bei einem stärkeren Sprengstoff knallt es auch ohne Behälter, da die entstehende Stoßwelle auch ohne Behälter die Schallgeschwindigkeit überschreitet. Die Grafik vergleicht die Detonationsgeschwindigkeit bekannter Explosivstoffe.


Bild vergrößern!


Einer der stärksten bekannten Explosivstoffe ist das im Jahre 1990 entdeckte Hexanitro-Isowurtzitan CL20, das mit 9,38 Kilometer pro Sekunde detoniert. Das entspricht etwa der dreißigfachen Schallgeschwindigkeit. Manche Sprengstoffe wie das in Granaten und Bomben enthaltene TNT oder das von Alfred Nobel erfundene Dynamit können relativ gefahrlos gelagert werden, man kann sie sogar in das Feuer werfen, ohne dass sie explodieren. Zur Zündung ist ein Initialsprengstoff wie Bleiazid und eine sekundäre Zündladung mit Nitropenta notwendig. Heute verwendet man im Bergbau oder beim Abriss von Gebäuden Detonationszünder mit elektronischer Steuerung und hohem Sicherheitsstandard.


Ammongelit

Diese Attrappe stammt aus einem alten Schaukasten:
Ammon-Gelit mit Detonationszünder und Zünder alleine.


TNT ist toxisch und umweltgefährlich.
Munitionsreste können den Boden verseuchen. In modernen Handgranaten der Deutschen Bundeswehr werden heute nicht mehr TNT sondern etwa 60 Gramm Nitropenta eingesetzt. Octogen ist Bestandteil der luft- oder einschlagszündenden Gewehrgranaten. Beim Plastifizieren von Hexogen mit einem Wachs oder einer Knetmasse erhält man den Plastiksprengstoff C4, der absolut handhabungssicher ist. Semtex ist ein hochbrisanter Plastiksprengstoff, der Hexogen und Nitropenta enthält. Auch Sprengstoffe auf der Basis von Ammoniumnitrat gelten als relativ handhabungssicher. Sie kommen hauptsächlich im Bergbau zum Einsatz. Ein binärer Sprengstoff wie Tannerite (engl.) besteht aus zwei Komponenten wie Ammoniumnitrat und einem Zusatzstoff. Beide werden erst unmittelbar vor dem Zünden gemischt.


Implosion einer Büchse

Bei der Detonation von Bleiazid entsteht eine Druckwelle.

Film erhältlich auf >DVD


Von einer Verpuffung spricht man, wenn die Abbrenngeschwindigkeit nicht mehr als ein Meter pro Sekunde beträgt. Schwarzpulver verpufft lediglich beim offenen Abbrennen an der Luft. Bei Geschwindigkeiten von 1m/s bis 1000m/s handelt sich um eine Explosion. Beim Verdichten des Schwarzpulvers kann dieses auch explodieren. Bei einer Detonation mit Geschwindigkeiten von 1000 m/s bis 10000 m/s wird ein sehr hoher Druck mit bis zu 500 Kilobar erreicht. Gegenstände, die unmittelbar neben einem solchen Explosivstoff anliegen, können daher vollständig zerstört und pulverisiert werden. TNT oder Nitropenta detonieren. Bei einer Implosion entsteht ein plötzlicher Unterdruck, die zerstörende Wirkung wird durch das Einwirken des Luftdrucks auf den Raum mit dem Unterdruck erreicht. Eine Implosion kann zum Beispiel auftreten, wenn ein Benzintank brennt, der mit kaltem Wasser gelöscht wird und die verbleibenden Benzindämpfe im Tank durch das Kühlen kondensieren.

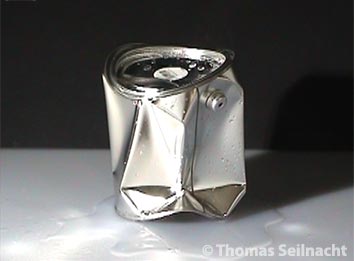

Implosion einer Büchse

Diese Büchse wurde nach einer Implosion eingedrückt.

Film erhältlich auf >DVD


Nirgends kommt die Ambivalenz von chemisch-technischen Erfindungen so zur Geltung wie bei den Explosivstoffen. Nützlich sind sie im Straßen- oder Bergbau, beim gezielten Gebäudeabriss oder im Airbag beim Kraftfahrzeug. In Waffen werden sie gegen materielle Ziele oder gegen Menschen eingesetzt.

Im Airbag für Kraftfahrzeuge wird ein Gas innerhalb eines Bruchteils einer Sekunde freigesetzt, das dann einen Sack aufbläst, der dem Fahrer bei einem Aufprall Schutz gewährt. Bei pyrotechnischen Gasgeneratoren wird eine Tablette eingesetzt, die nach der Zündung ein heißes Gas durch einen Metallfilter in den Airbag presst. Früher verwendete man Natriumazid oder ein Gemisch aus Natriumnitrat und amorphem Bor, das mit Hilfe von Bleiazid zur Explosion gebracht werden kann. Statt Bor eignet sich auch 5-Aminotetrazol. So entstehen große Mengen Stickstoff, die den Airbag bei einem Unfall aufblasen. Die Zündtabletten in neueren Airbags verwenden kein Blei- oder Natriumazid, sie enthalten zum Beispiel Schießbaumwolle und Nitroglycerin oder eine Mischung aus Citronensäure und einem Chlorat. Bei Kaltgasgeneratoren wird eine Helium-Argon-Mischung unter Druck in einem kleinen Behälter im Vorrat gehalten und beim Auslösen mit einem Sprengstoff freigesetzt.

Die traditionellen Explosivstoffe werden durch Anordnungen mit Implosionswirkung erheblich übertroffen: In thermobarischen Waffen werden nanoskalige Brennstoffe an der Luft fein zerteilt und zur Zündung gebracht. Dabei kommen zum Beispiel Isopropylnitrat und Magnesiumpulver zum Einsatz. Die Wirkung entspricht einer Aerosolbombe: Der Brennstoff wird zuerst fein verteilt und zündet dann zusammen mit der Luft. Durch die schnelle Reaktion mit dem Luftsauerstoff und teilweise auch mit dem Luftstickstoff entstehen zuerst ein großer Feuerball und dann durch plötzliche Abkühlung des Reaktionsgases ein Unterdruck. Die dabei auftretende Implosion drückt Gebäude, Bunker und Kellerräume ein. Menschen werden auch durch die extremen Druckunterschiede getötet. Thermobarische Waffen stellen aufgrund ihrer weitreichenden und extrem zerstörerischen Wirkung einen Grenzbereich zwischen herkömmlichen Waffen und Massenvernichtungswaffen dar. Hier müssen neue, international gültige Abkommen getroffen werden.

In einer Railgun werden Projektile mit Hilfe elektrischer Energie auf vielfache Schallgeschwindigkeit beschleunigt. Die Wirkung enfaltet ein solches Geschoss beim Aufprallen: Die Energie kann die Wirkung eines Sprengkopfes erheblich übertreffen. Munition mit Explosivstoffen muss dann zum Beispiel auf einem Schiff nicht mehr gelagert werden, allerdings benötigt eine Railgun große elektrische Batteriesysteme zum Betrieb.
